Sací ramena pro snadné odsávání

Používají se pro odsávání výparů ze svařování, prachu a výparů při broušení, na zubních klinkách, v laboratořích, nemocnicích nebo také v potravinářském průmyslu.

Speciální typy odsávacích ramen jsou vhodné i pro elektronický, chemický nebo strojírenský průmysl (ATEX/ESD).

Způsob instalace zajišťuje to, že odsávací rameno bude vždy po ruce a připraveno k použití.

Typy ramen: ASA, ESA, Perma, Compact


Proč využívat odsávací ramena?

  • velký dosah sacích ramen
  • široká škála použití
  • vysoká životnost
  • bohaté příslušenství (násypky, sací pera apod.)
  • možnost použití i v oblastech ATEX/ESD

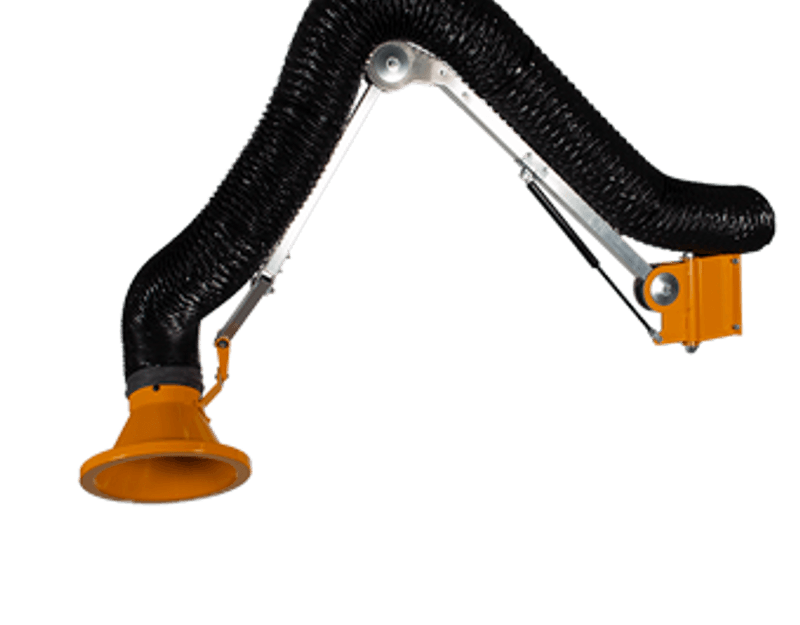

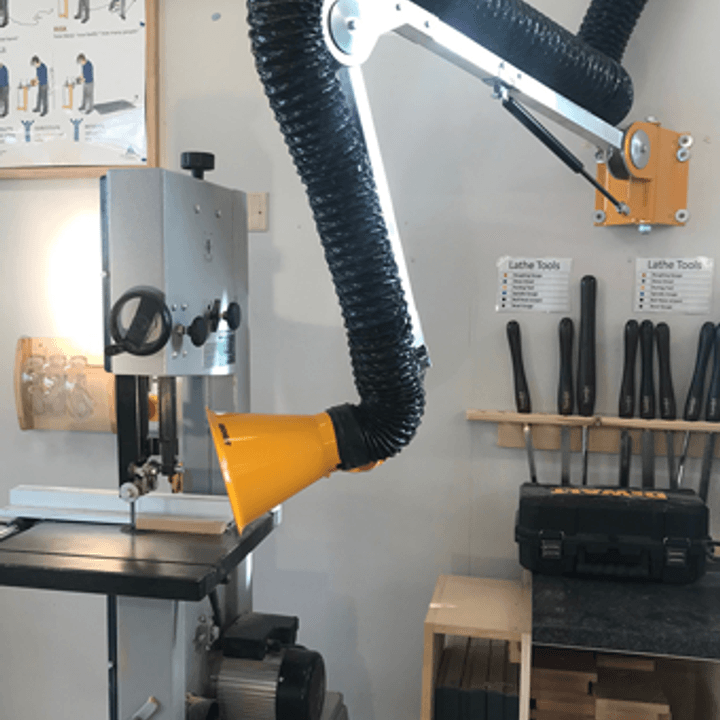

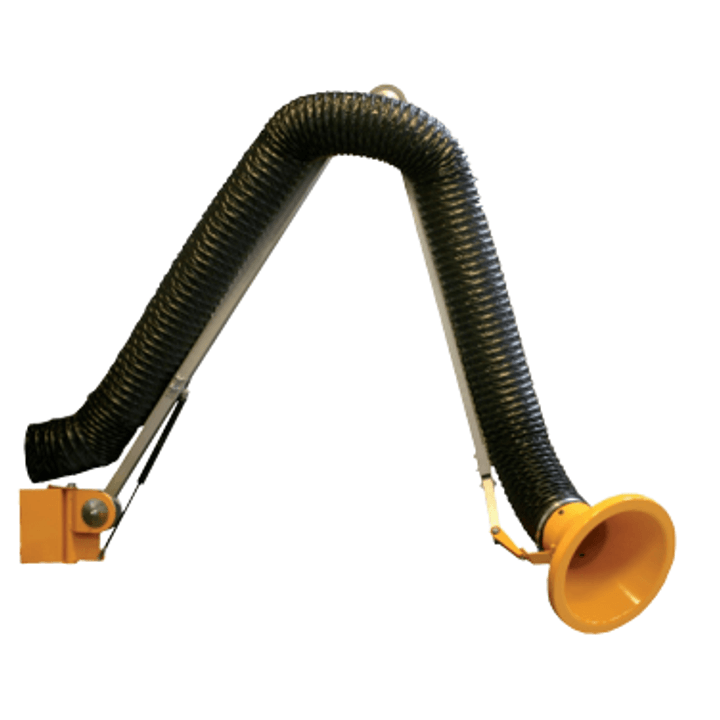

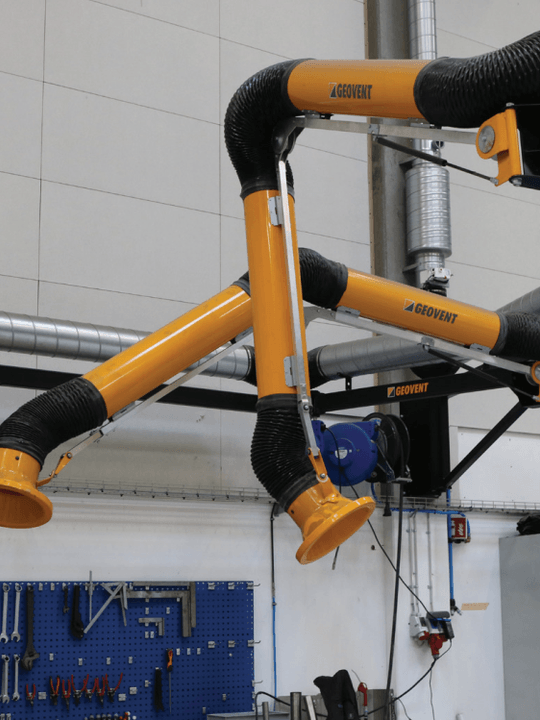

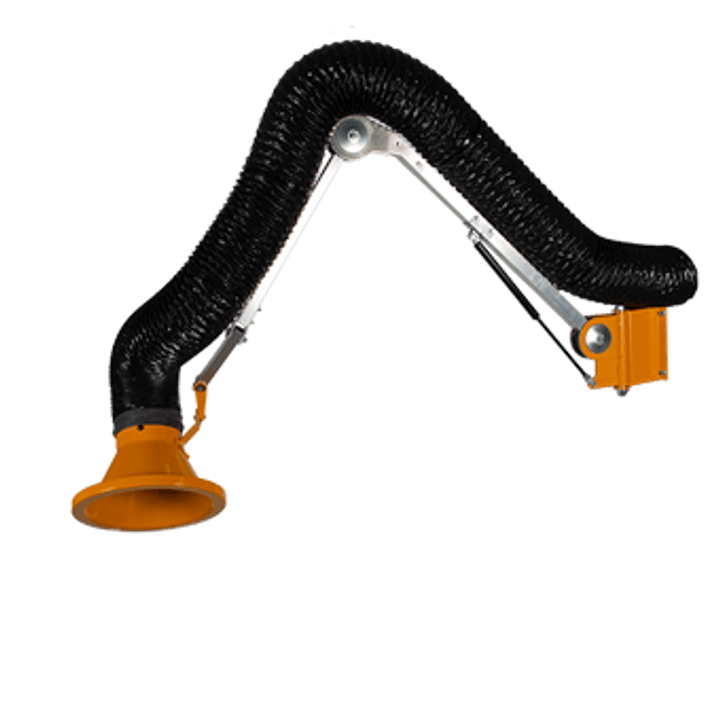

Rameno ASA

  • Rameno ASA-3 a ASA-4 se používá pro odsávání výparů při svařování, brusného prachu a dalších jiných výparů z pracovišť.
  • Rameno ASA-3 je dodáváno s flexibilní hadicí.
  • Rameno ASA-4 je osazeno hliníkovými trubkami.
  • Délka ramen ASA-3 a ASA-4 je 2 m, 3 m a 4 m.
  • Lehký kryt pro hadice s průměrem 80, 100, 125, 160 nebo 200 mm.

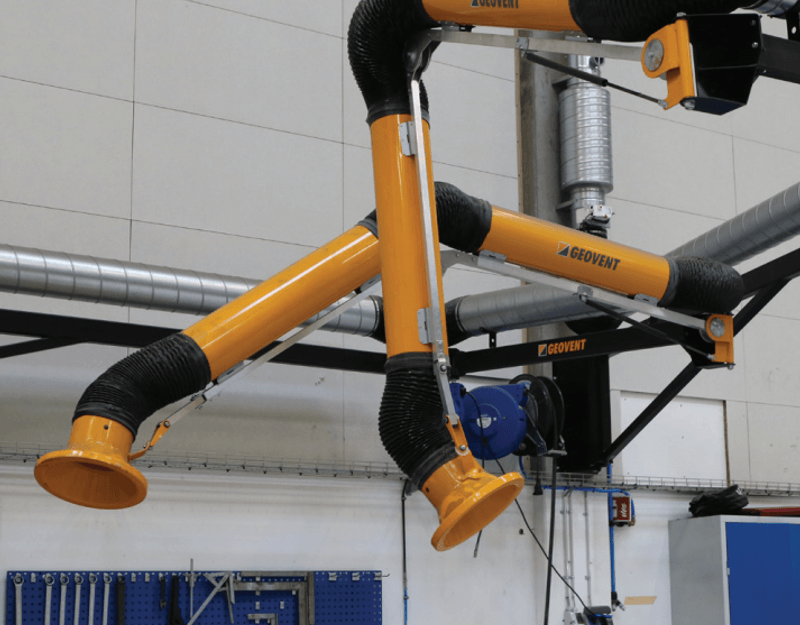

Rameno ASA.png

Rozměry rameno ASA

vnitřní rameno (mm)vnější rameno (mm)výška držáku (mm)hloubka držáku (mm)šířka držáku (mm)
rameno 2 m870700206120200
rameno 3 m1 3701 210206120200
rameno 4 m1 8651 700206120200

Technický list rameno ASA

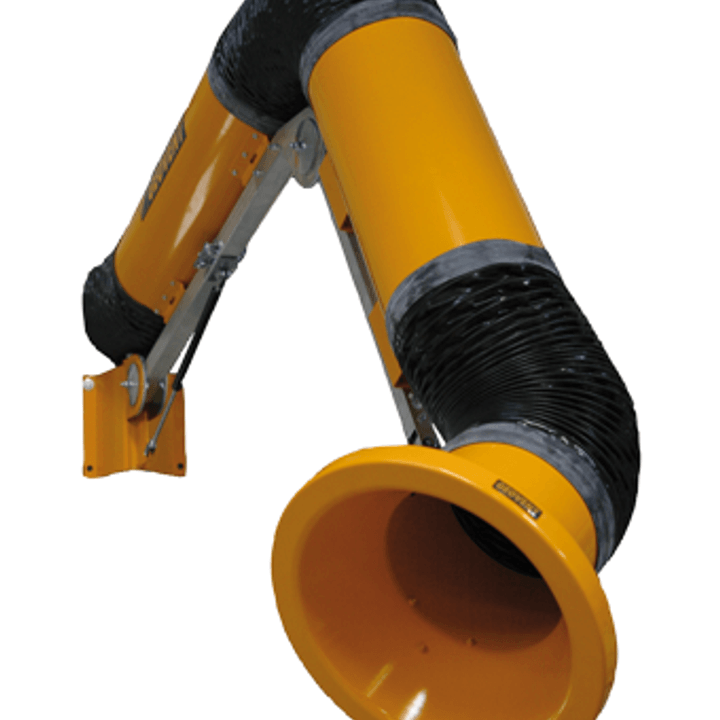

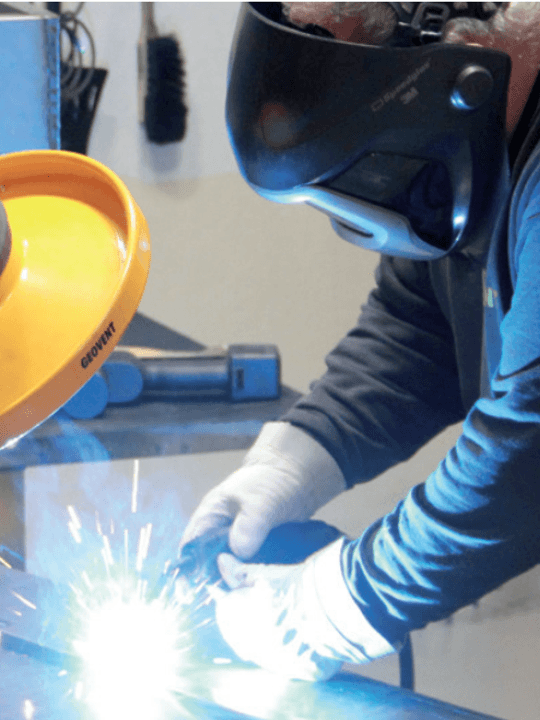

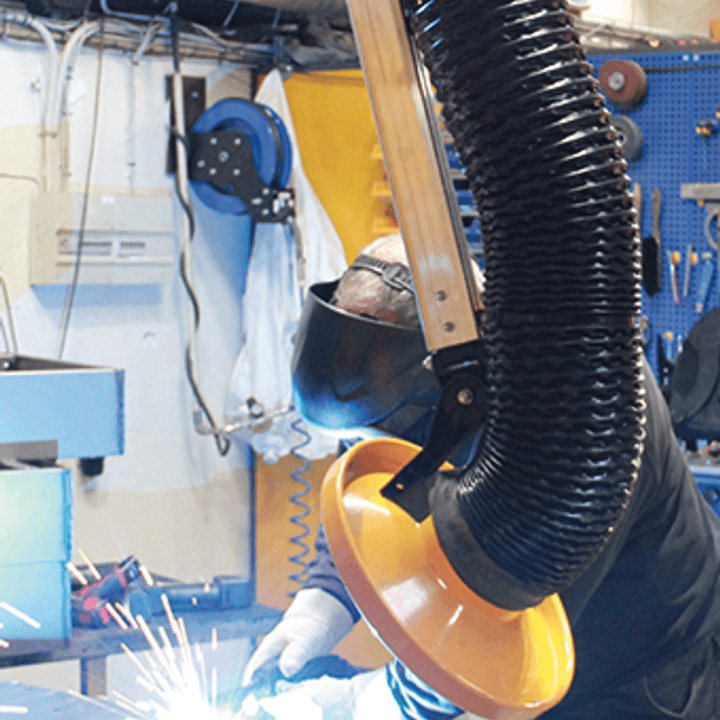

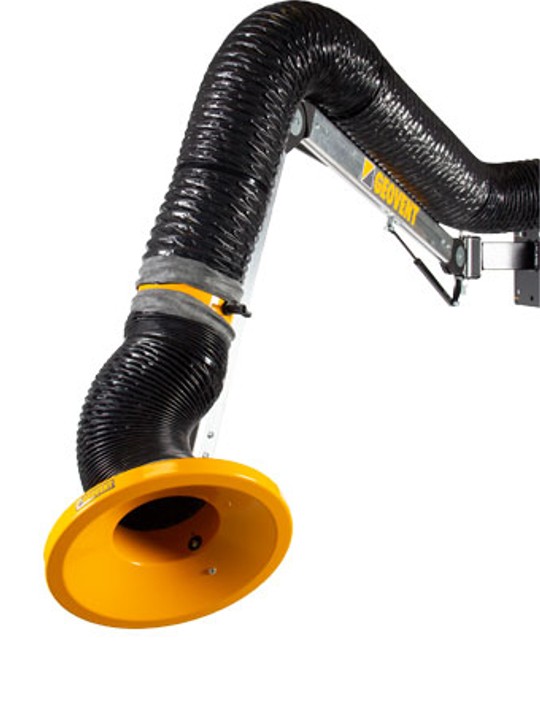

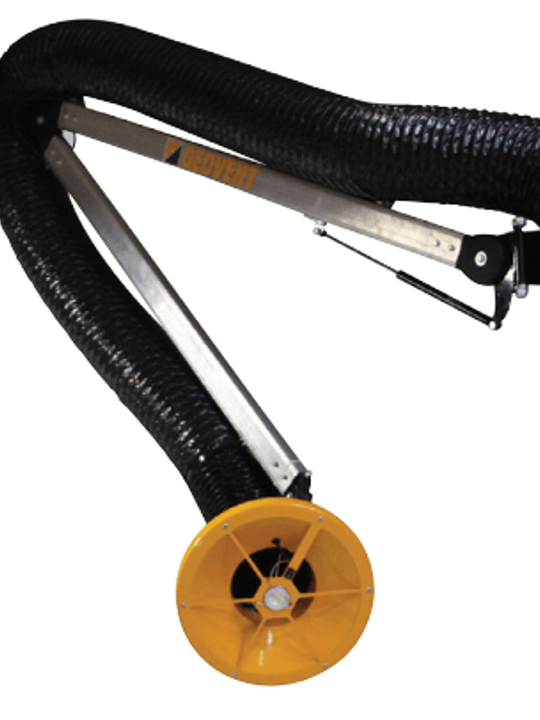

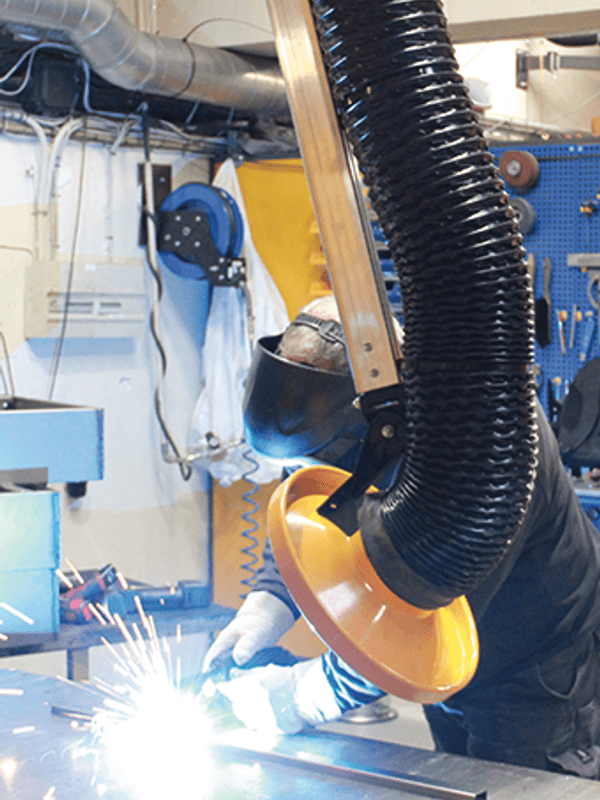

Rameno ESA

  • Rameno ESA je navrženo s externím podpůrným ramenem pro snadné umístění, ergonomii a nízkou tlakovou ztrátu.
  • Rameno je k dispozici v průměru 160 nebo 200 mm, v délkách od 2 do 5 m.
  • Dosah ramene lze prodloužit pomocí prodlužovacího ramene.

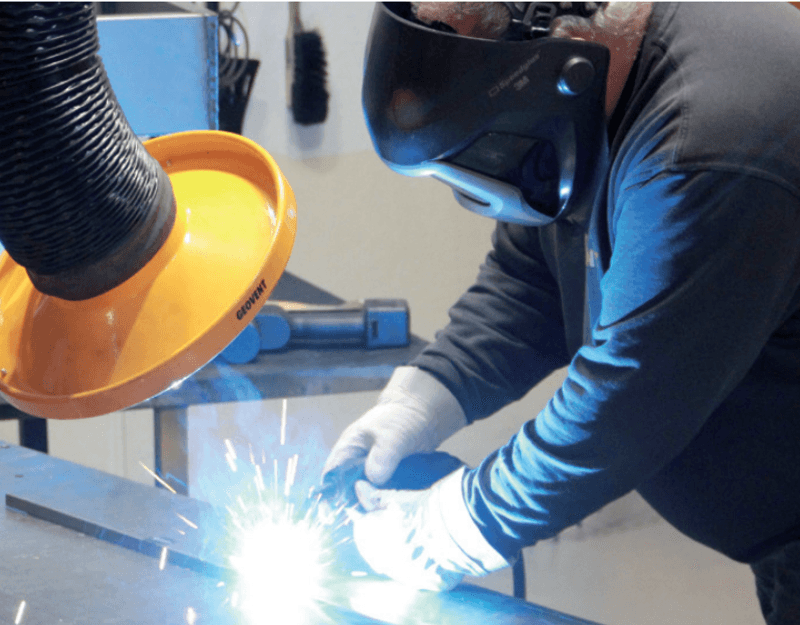

Esa rameno.png

Rozměry rameno ESA

vnitřní rameno (mm)vnější rameno (mm)prodloužení (mm)pracovní rádius (mm)maximální rádius (mm)
rameno 2 m8656961 6002 000
rameno 3 m1 3651 2002 7003 000
rameno 4 m1 3651 2001 0003 7004 000
rameno 5 m1 3651 2002 0004 7005 000

Technický list rameno ESA

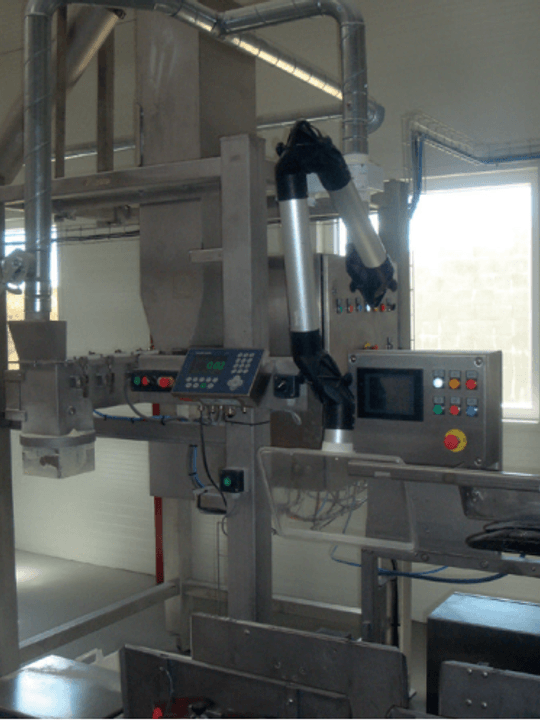

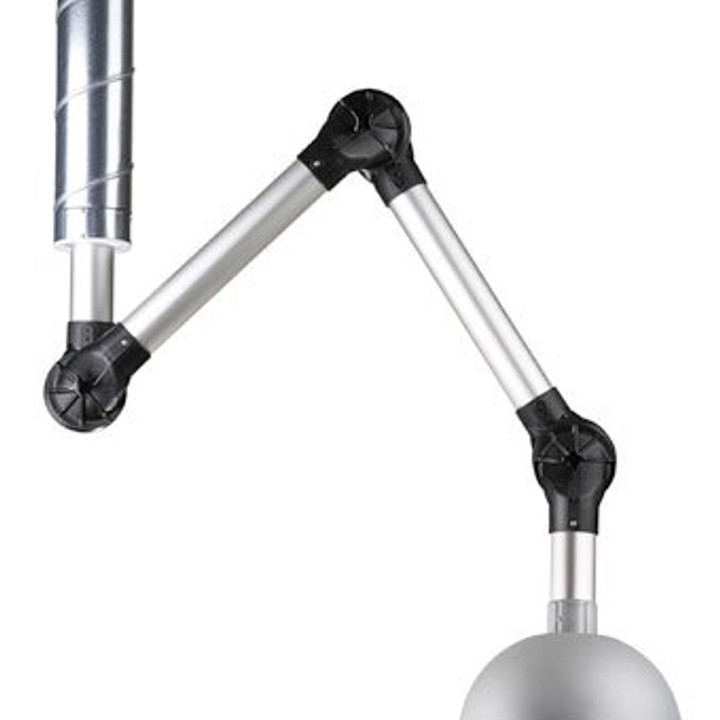

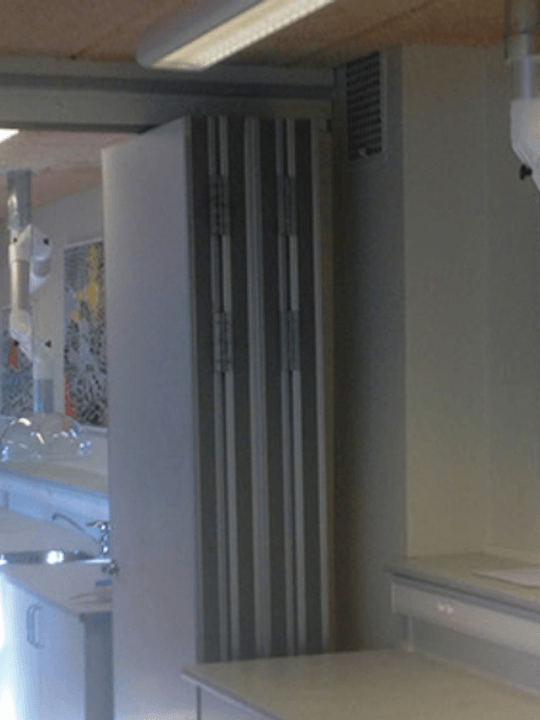

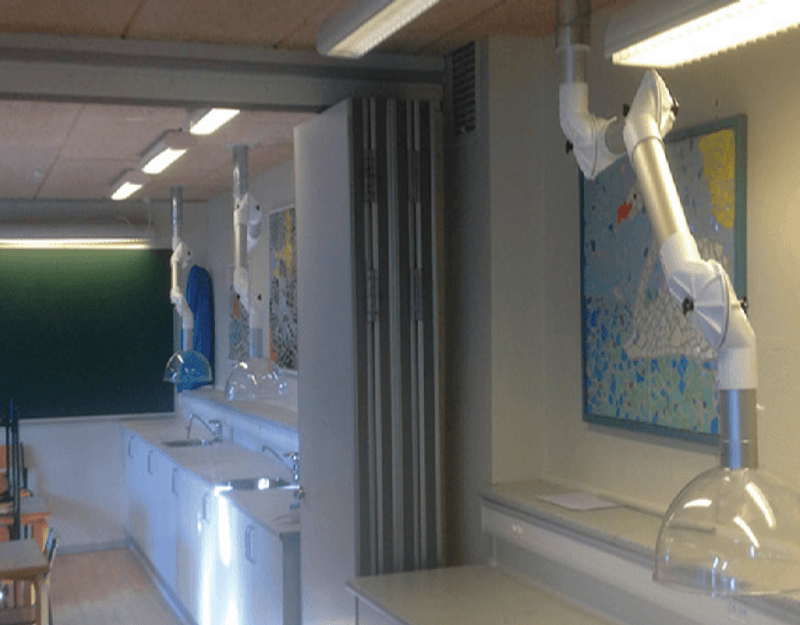

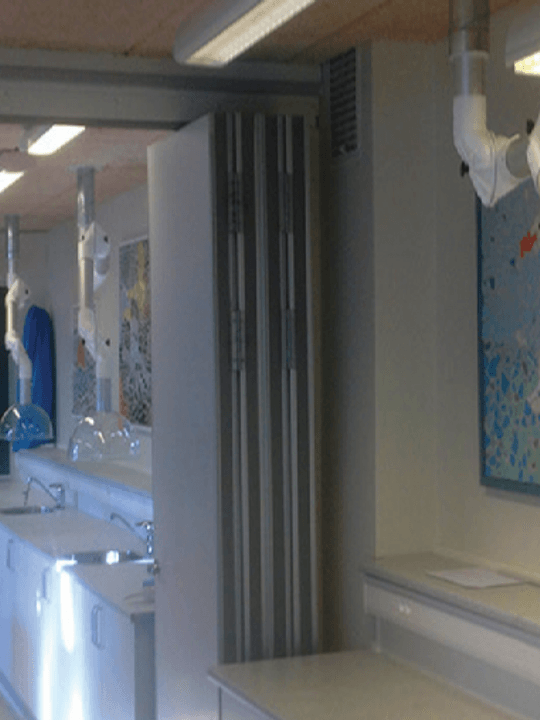

Rameno Perma

  • Perfektní voba vysávacího ramena pro kadeřníky, zubaře, lékárny, nemocnice apod. Flexibilní samonosná konstrukce sestávající se z eloxovaných hliníkových trubek se 2 nebo 3 litými plastovými (POM) klouby.
  • Rameno se dodává ve 2 velikostech trubek (∅ 57 a 76 mm).
  • Doporučený průtok vzduchu: 50 - 90 m3/h (∅57 mm), 80 - 180 m3/h (∅ 76 mm)

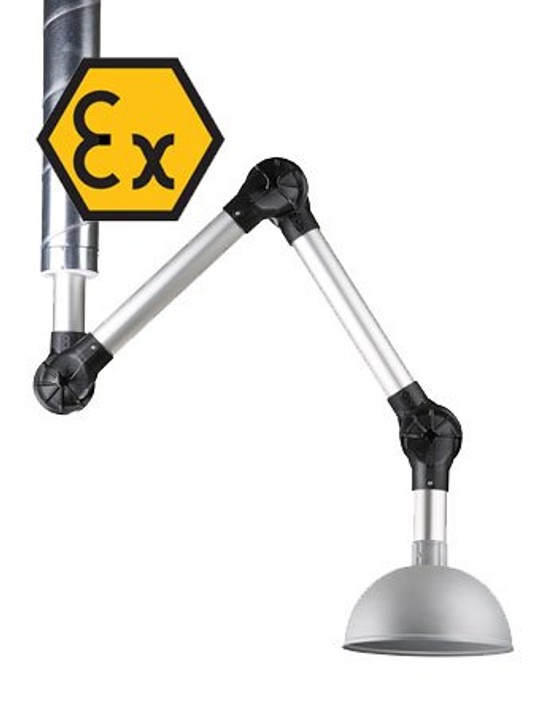

  • Speciální varianty těchto ramen lze využít i pro prostředí ESD/ATEX (chemický, elektronický, plastikářský a strojírenský průmysl).
  • Široká nabídka sacích nástavců vyrobených z polykarbonátu odolného proti nárazu nebo hliníkové, které vydrží značné teplo.
Rameno Perma3.png

Rozměry rameno Perma

základna (mm)délka ramene (mm)kryt (mm)
průměr 57 mm260380 - 1 490240
průměr 76 mm260380 - 1 490240

Technický list rameno Perma

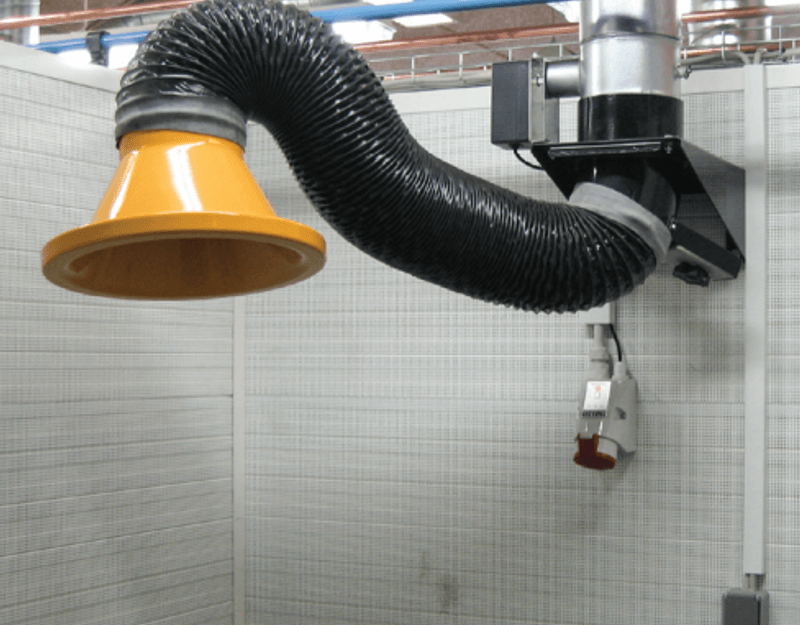

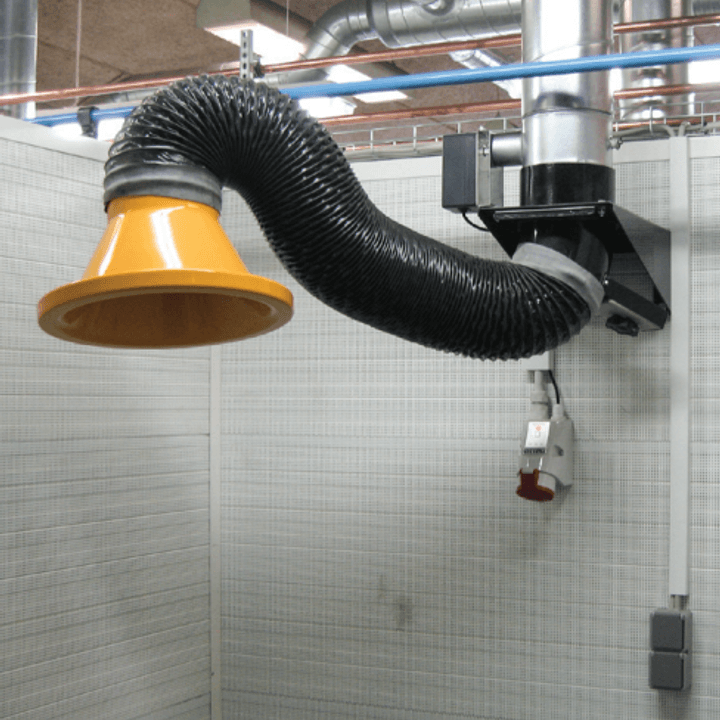

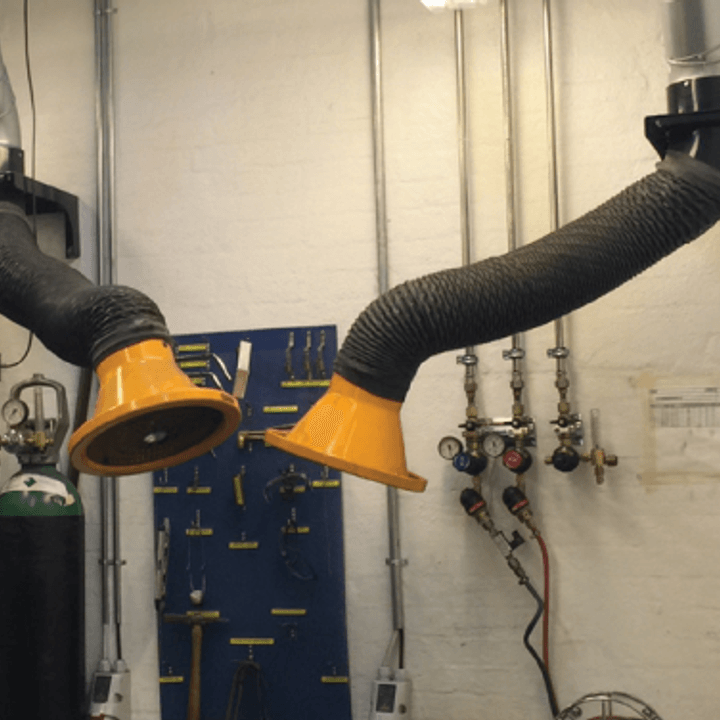

Rameno Compact

  • Rameno Compact je ideálním řešením v omezených prostorech, ve svařovacích kabinách. Teleskopická funkce ramene Compact nabízí dokonalou rovnováhu mezi rameny s větší kapacitou odsávání a rameny se snadnou ovladatelností.
  • Délky 1 až 2 m nebo 1,4 až 3 m.
  • Pro větší dosah lze využít prodlužovacího ramene.
  • Lehký kryt pro hadice s průměrem 160 nebo 200 mm.
Rameno Compact.png

Varianty ramen Compact

KódPopis
01 - 700Rameno Compact 1 - 2 m, teleskop, ∅ 160 mm
01 - 706Rameno Compact 1,4 - 3 m, teleskop, ∅ 160 mm
01 - 701Rameno Compact 1 - 2 m, teleskop, ∅ 200 mm
01 - 707Rameno Compact 1,4 - 3 m, teleskop, ∅ 200 mm

Technický list rameno Compact
